LSPZ拉索减震盆式支座与盆式橡胶支座的区别

发布日期:2026-07-20浏览次数:7
拉索减震盆式支座厂家▏衡水冀铭路桥工程有限公司 在桥梁工程建设体系中,支座作为连接上部梁体与下部墩台的核心受力构件,直接决定着桥梁结构的安全寿命与抗震性能。随着我国高烈度地震区桥梁建设需求的增长,传统盆式橡胶支座在极端荷载下的限位能力不足、震后复位困难等问题逐渐凸显。LSPZ 拉索减震盆式支座正是在这一背景下研发的升级型产品,它在继承盆式支座高承载特性的基础上,创新性地融入高强度钢索限位系统,实现了 "正常使用不变、地震工况增效" 的双阶段力学性能,成为高抗震等级桥梁的优选方案。

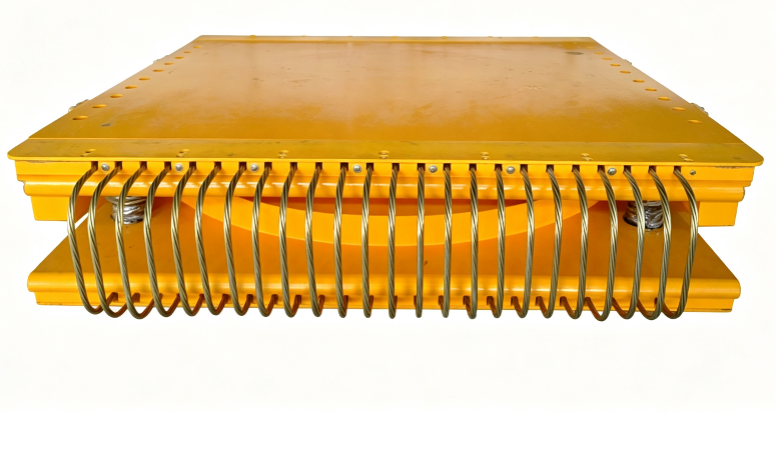

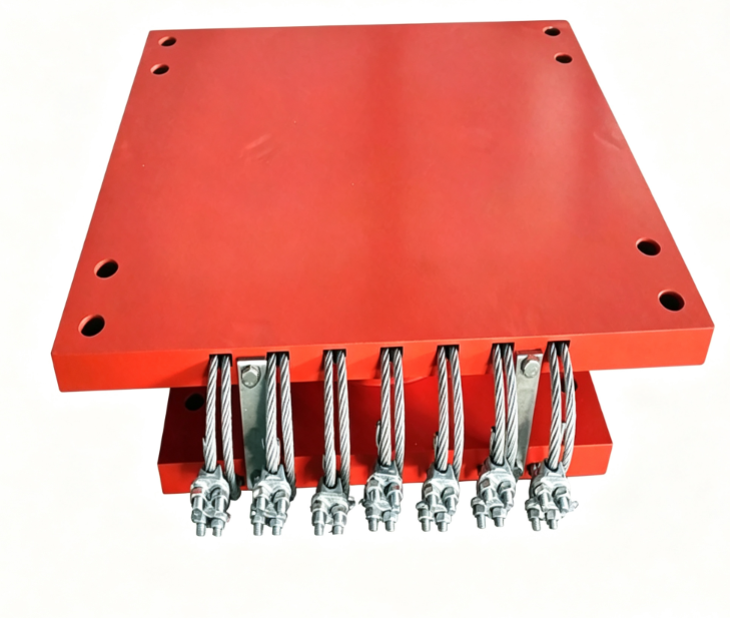

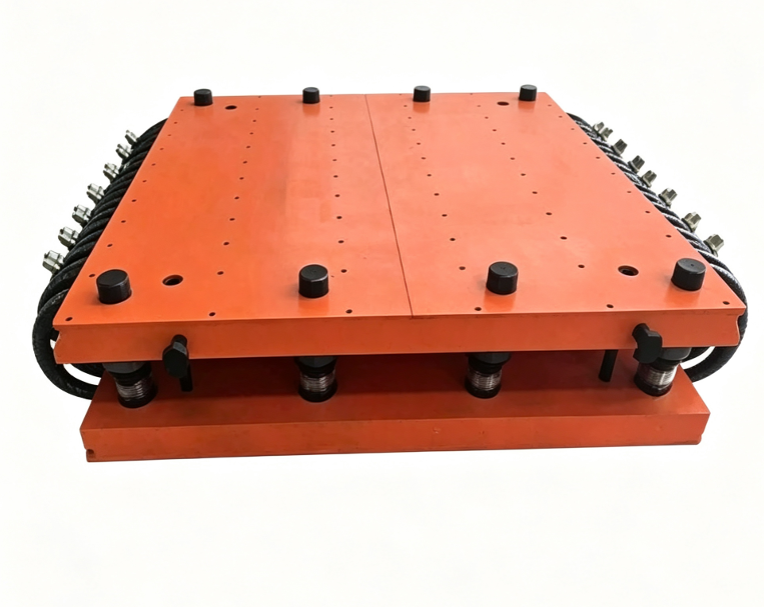

从结构组成来看,LSPZ 拉索减震盆式支座在传统盆式支座的基础上增加了核心的拉索约束系统。传统盆式橡胶支座主要由上座板、不锈钢滑板、聚四氟乙烯板、中间钢板、承压橡胶块、钢质底盆及密封组件构成,依靠钢盆对橡胶的三向约束实现高承载,通过四氟板与不锈钢的低摩擦副完成水平位移。而 LSPZ 拉索减震盆式支座在此基础上,沿支座四周对称布置高强度钢绞线或钢丝束,上下端分别锚固于上座板与下座板,形成柔性限位环带;部分固定型产品还配置剪切销装置,小震时保持固定功能,强震时剪断转为滑动耗能模式。这一结构增量看似简单,却从根本上改变了支座的灾变力学行为。


二者最本质的区别体现在抗震工作机制上。传统盆式橡胶支座的抗震依赖橡胶块的弹性变形与摩擦面滑移耗能,当水平位移超过设计限值后,支座缺乏有效的硬限位手段,极端地震下易出现梁体偏移过大、落梁等严重震害。且震后支座往往残留较大的残余位移,难以自动复位,给灾后修复带来困难。LSPZ 拉索减震盆式支座则采用 "自由滑移 + 拉索限位" 的双阶段工作模式:当支座位移在设计自由程范围内时,拉索处于松弛状态,支座力学特性与普通盆式支座完全一致,不影响温度变形、收缩徐变等正常使用功能;当位移超过自由程阈值后,钢索逐步张紧并提供快速增长的水平约束刚度,强制限制梁墩相对位移,同时钢索的弹性变形与塑性拉伸可消耗部分地震能量,形成第二道抗震防线。


在限位与复位能力方面,两者差距尤为显著。普通盆式支座的水平位移完全依赖挡块或构造限位,限位刚度小、可靠性差,大震下挡块剪切破坏后便失去约束。而拉索减震支座采用的高强度钢索抗拉强度可达 1860MPa 级,限位能力是传统构造挡块的数倍,且沿多向均匀布置,可同时约束顺桥向与横桥向位移,从机理上杜绝落梁风险。更关键的是,地震能量消散后,张紧的拉索依靠自身弹性回缩力可带动梁体自动复位,显著降低震后维修成本与交通中断时间,这一自复位特性是传统盆式支座不具备的核心优势。

从工程适用场景来看,传统盆式橡胶支座凭借成熟的技术与较低的造价,广泛应用于中低烈度区的常规桥梁,满足基本的承载与变形需求。而 LSPZ 拉索减震盆式支座更适用于地震烈度 8 度及以上地区的高等级桥梁、大跨度连续梁桥、斜拉桥以及位于交通枢纽位置的重要桥梁。振动台试验数据表明,采用拉索减震支座的连续梁桥,固定墩墩底地震内力可降低 30% 以上,墩梁相对位移控制在安全范围内,整体抗震安全储备大幅提升。同时,由于其核心构件均为桥梁工程成熟产品,造价仅略高于普通盆式支座,远低于铅芯橡胶支座、摩擦摆支座等其他减隔震产品,具备突出的性价比优势。


总体而言,LSPZ 拉索减震盆式支座是对传统盆式橡胶支座的针对性升级而非颠覆性替代。它保留了盆式支座承载力大、转动灵活、造价经济的全部优点,通过增设钢索系统补齐了抗震限位与自复位的性能短板,形成了 "常态无异、灾时更强" 的差异化特性。在我国桥梁抗震设计标准持续提升、既有桥梁抗震加固需求旺盛的行业背景下,拉索减震盆式支座正逐步从特大桥推广至各类市政与公路桥梁,成为提升桥梁抗震韧性的重要技术路径。对于工程采购与设计选型而言,应根据项目抗震设防等级、结构重要性系数与全寿命周期成本综合考量,在常规盆式支座与拉索减震型支座之间做出合理选择。
