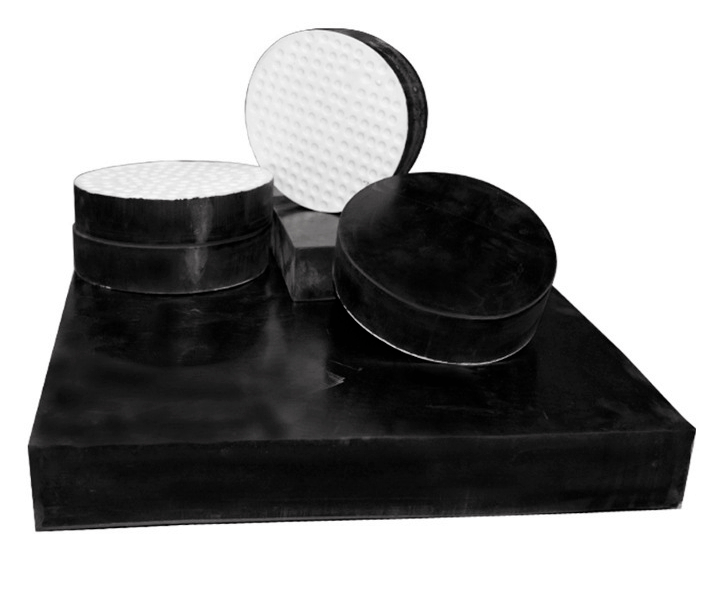

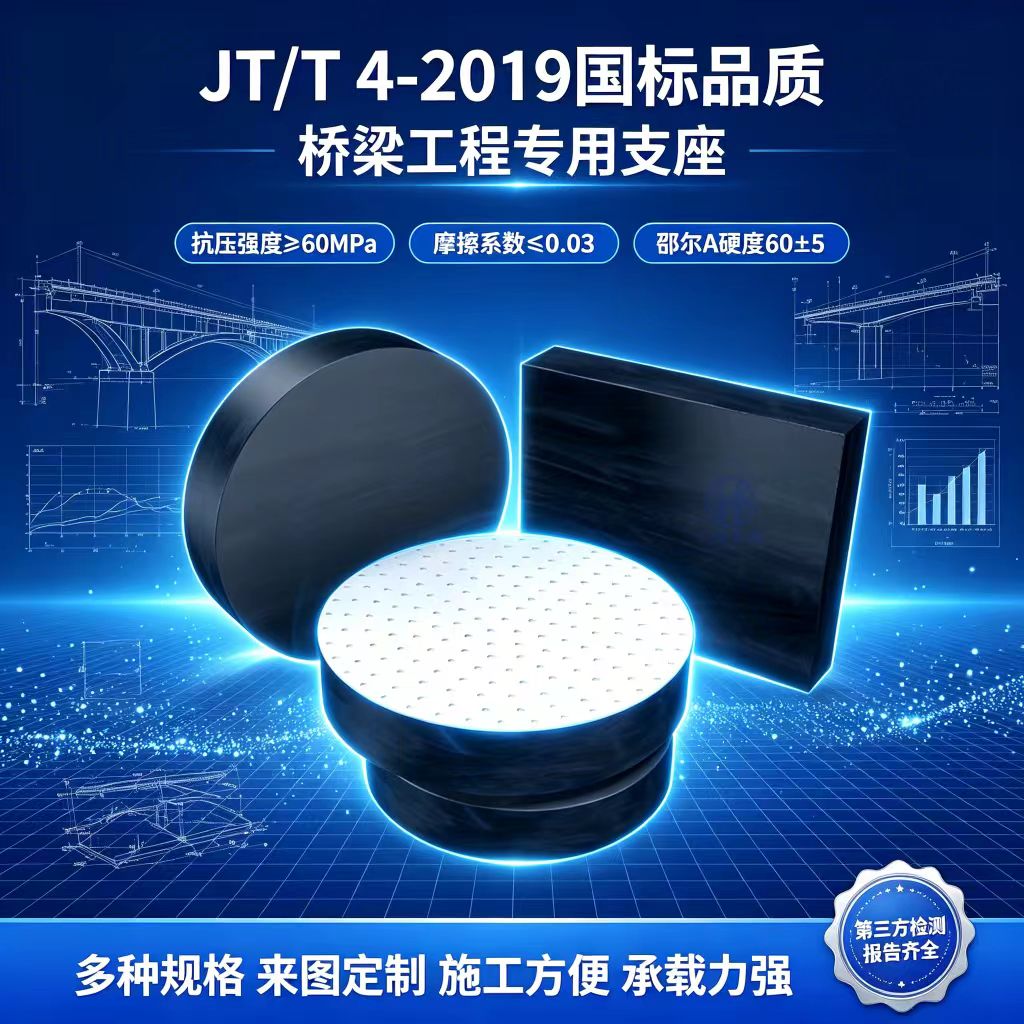

板式橡胶支座

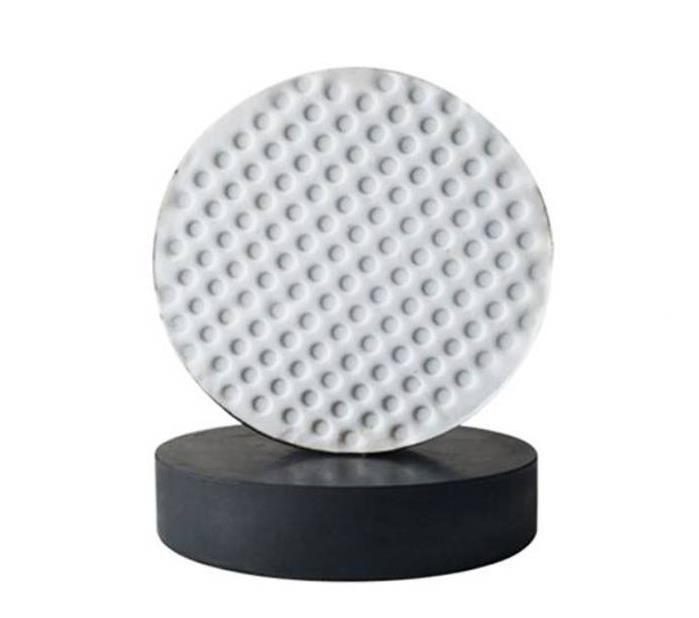

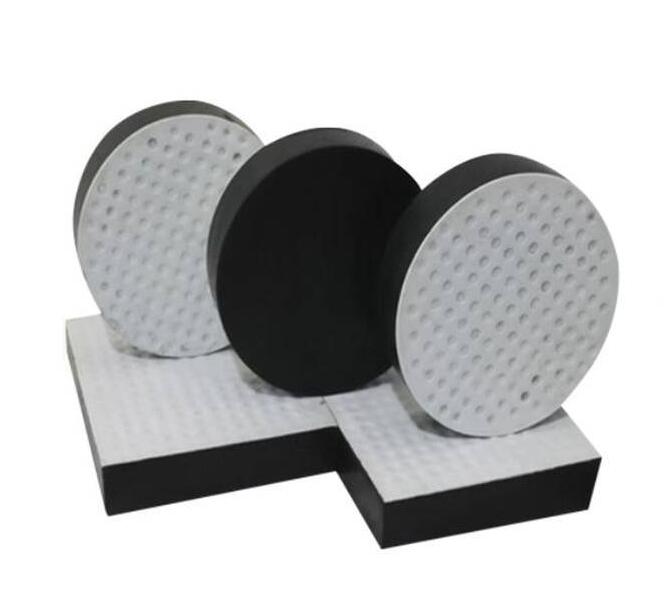

  • 板式橡胶支座的工作原理是以橡胶的弹性压缩来实现梁的竖向转动,以橡胶块的剪切变形来保证梁的水平位移。因而板式橡胶支座没有固定支座和活动支座之分。由于其水平位移是靠橡胶的剪切变形来实现的,容许水平位移量较小,故适用于中小跨径的公路、城市桥梁和铁路桥梁。标准跨径20m以内的桥梁,一般可采用板式橡胶支座。板式橡胶支座又可分为矩形和圆形两种 ,圆板式板式橡胶支座主要用于圆形桥墩的桥梁。板式橡胶支座的型号、高度等应根据实际的位移量及支座反力大小来确定。板式橡胶支座应尽量水平安装,当必需倾斜安装时,纵坡应≤2%。
  • 产品详情

板式橡胶支座是一种新型桥梁支座。它具有构造简单、加工制造容易、用钠过少、成本低廉、安装方便等优点。目前在国内外桥梁工程上得到了宽泛应用。  在中国,板式橡胶支座从1965年起出上海橡胶制品研究所、上海市政工程研究所和上海市政设计院等单位开始研制与试验,并先后在广东、上海、山东、广西、福建、江苏、浙江和安徽等地部分公路桥上使用。全国开始使用板式橡胶支座的是广东肇庆的公路桥,至今已有25年的使用历史。目前板式橡胶支座已成为国内公路与城市桥梁J-泛采用和深受欢迎的一种支座形式。并于1988年制定/4公路桥梁板式橡胶支座技术条件》(JT3132.288),随后又相继制定了《公路桥梁板式橡胶支座规格系列》(JT3132.1-88)和《公路桥梁板式橡胶  支座力学性能检验规则》(JT3I32.3-90)等交通部标准.1994年修定颁布/4公路桥梁板式橡胶支座标准》(JT/T4--93),后来又修订为(JT/T4-2004)执行,为正确使用相大面积推广应用板式橡胶支座奠定了基础。  在铁路桥梁上,第一次试用板式橡胶支座是1969年在安徽固镇大桥边跨的一孔12m预应力混凝土先张梁上。随后,因更换旧梁及新建工程的需要,太原、上海、济南、沈阳等铁路局也都相继采用了板式橡胶支座。为了系统研究板式橡胶支座的抗压、剪切、转动等力学性能,1979-1981年铁道部科学研究院对160块不同规格、不同形状系数、不同胶层厚度的橡胶支座进行了系统的试验研究,并于1982年9月通过铁道部技术鉴定。各项研究参数被纳入《铁路桥油设计规程》(TN2-85),并于1987年制定门铁路桥梁板式橡胶支座技术条件》(  TBl893-87)。目前板式橡胶支座主要用于6-20m中小跨径的钢筋混凝上、预应力混凝土及钢的铁路桥梁上,支座反力约达2.2MN。  板式橡胶支座目前几乎在世界各地普遍采用。法国的弗列新涅提出了用钢筋格栅或钢板设置在橡胶中,用以约束橡胶的横向膨胀的方法,从而使板式橡胶支座得到了迅速的发展。
